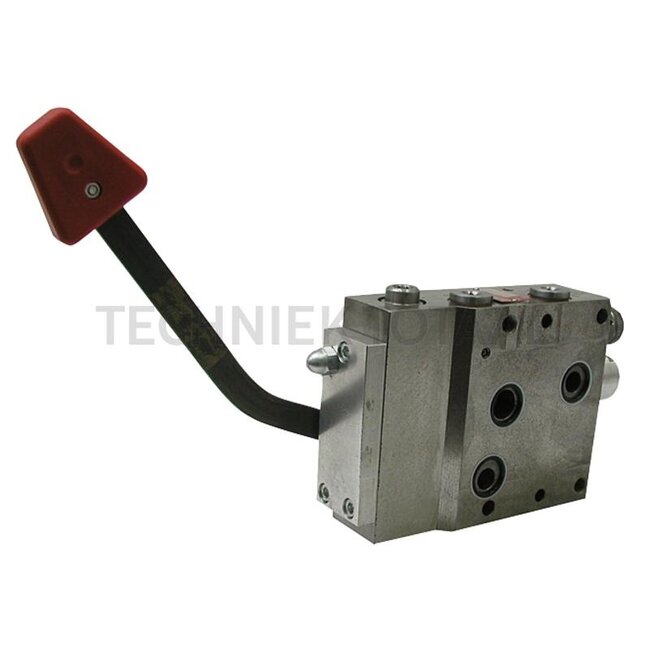

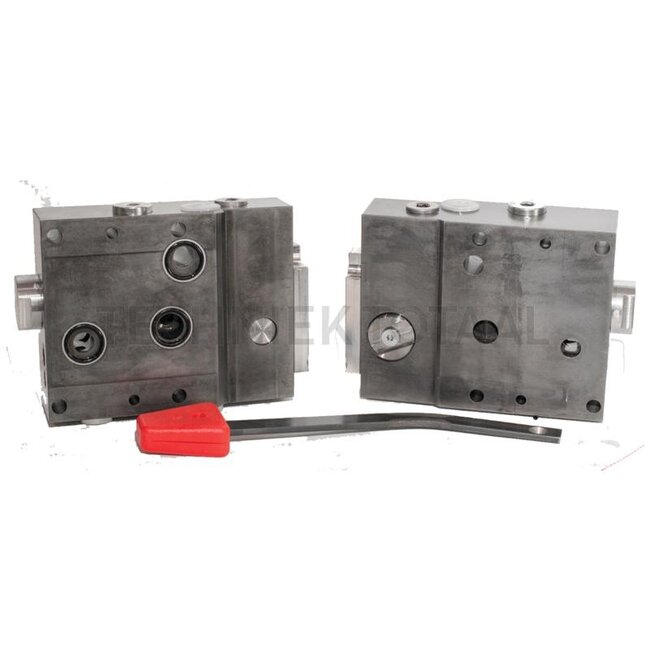

Steuergerät Bosch System SB7. Wahlweise einfachwirkend / doppeltwirkend umschaltbar, mit Schwimmstellung gerastet und Endabschaltung (mit Hebel) Verbraucheranschlüsse wahlweise oben und unten nutzbar.
Technische Daten:
- Max. Betriebsdruck: 250 bar
- Nenndurchfluss: max. 60 l/min
- Anzugsdrehmoment: 30 Nm
- Anschlüsse: M18 x 1,5
- Maße: 180 x 50 x 130 mm
Beschreibung:

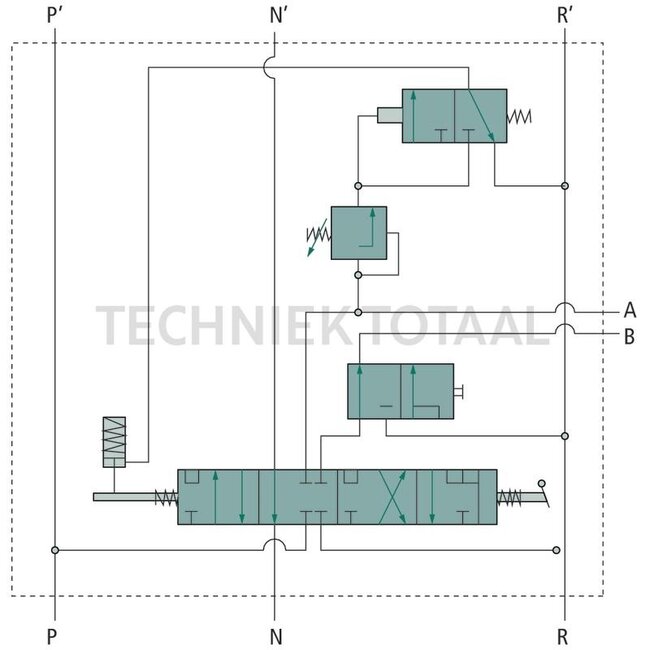

Das Zusatzsteuergerät ist ein Vierstellungsgerät, dass für doppelt- und einfachwirkende Hubzylinder eingesetzt werden kann. Es besitzt schiebergedichtete Zylinderanschlüsse A und B. Dies bedeutet, dass eine äußerst geringe Leckage bei hohen Lasten zulässig ist. Die Verbraucheranschlüsse A und B befinden sich oben und unten am Gehäuse. Das Gerät hat eine Rasterstellung in der Pos.- Heben-, die mit hydraulisch-automatischer Endabschaltung bestückt ist und bei 180 bar entriegelt. Schaltet man über die Senkenposition weiter, wird die gerastete Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird (Verbraucheranschlüsse A und B miteinander zum Rücklauf verbunden). Die Pos. Schwimmstellung kann sowohl bei doppeltwirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkstellung benutzt werden. Das Zusatzsteuergerät ist von doppeltwirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Der Bedienungshebel ist im Lieferumfang enthalten.
Passend für:
Case IH (19142, 0521705035, 0521705038, 0521705509, 0521705519, 0521705521); Serie B-Familie: 743, 743 XL, 745 S, 745 XL, 844, 844 S, 844 XL, 856, 856 XL, Serie C-Familie: 946, 955, 955 XL, 956, 956 XL, 1046, 1055, 1055 XL, 1056, 1056 XL, Serie D-Familie: 1255, 1255 XL, 1455, 1455 XL
Mercedes Benz (19142, 0521705035, 0521705038, 0521705509, 0521705519, 0521705521); Serie MB-Trac: MB-Trac 700, MB-Trac 800, MB-Trac 900, MB-Trac 1000, MB-Trac 1100, MB-Trac 1300, MB-Trac 1500, MB-Trac 1600, MB-Trac 1800
Schlüter (19142, 0521705035, 0521705038, 0521705509, 0521705519, 0521705521); Compact, Compact 550, Compact 750, Compact 850, Compact 950, Compact 1050, Compact 1150, Compact 1250, Compact 1350, Euro Trac, Euro Trac 800, Euro Trac 1000CVT, Euro Trac 1300 LS, Euro Trac 1400 LS, Euro Trac 1600 LS, Euro Trac 1700 LS, Euro Trac 1900 LS, Euro Trac 2000 LS, Profi Trac, Profi Trac 1600, Profi Trac 2000, Profi Trac 2200, Profi Trac 2500, Profi Trac 3000, Profi Trac 3500, Profi Trac 5000, Super, Super 350, Super 400, Super 450, Super 500, Super 550, Super 650, Super 750, Super 800, Super 850, Super 900, Super 950, Super 1050, Super 1150, Super 1250, Super 1300, Super 1500, Super 1600, Super 1700, Super 1800, Super 1900, Super 2000, Super 2500, Super 3000, Super Trac, Super Trac 1300, Super Trac 1600, Super Trac 1700, Super Trac 1800, Super Trac 1900, Super Trac 2000, Super Trac 2200, Super Trac 2500, Super Trac 3000
Fendt (19142, 0067147001000, 0521705035, 0521705038, 0521705509, 0521705519, 0521705521); Serie Farmer 100: Farmer 102 (Typ 135), Farmer 103 (Typ 138), Farmer 104 (Typ 238), Farmer 105 (Typ 258), Farmer 106 (Typ 268), Serie Farmer 300: Farmer 303 (Typ 152), Farmer 304 (Typ 158), Farmer 305 (Typ 162), Farmer 306 (Typ 168), Farmer 307 (Typ 117), Farmer 307 (Typ 170), Farmer 307 (Typ 175), Farmer 307 (Typ 307), Farmer 308 (Typ 118), Farmer 308 (Typ 178), Farmer 308 (Typ 308), Farmer 309 (Typ 119), Farmer 309 (Typ 186), Farmer 309 (Typ 309), Farmer 310 (Typ 192), Farmer 310 (Typ 310), Farmer 311 (Typ 198), Farmer 311 (Typ 311), Farmer 312 (Typ 199), Farmer 312 (Typ 312), Serie Favorit 600: Favorit 610 (Typ 281), Favorit 611 (Typ 282), Favorit 611 (Typ 382), Favorit 612 (Typ 283), Favorit 612 (Typ 383), Favorit 614 (Typ 284), Favorit 614 (Typ 384), Favorit 615 (Typ 285), Favorit 615 (Typ 385), Serie Geräteträger: GT 350, GT 360, GT 370 (Typ 148), GT 370 (Typ 370), GT 380 (Typ 149), GT 380 (Typ 380), GT 390, GT 395
Steyr (19142, 0521705035, 0521705038, 0521705509, 0521705519, 0521705521); Serie 80: 8045, 8055, 8060, 8065, 8070, 8075, 8080, 8085, 8090, 8100, 8110, 8120, 8130, 8140, 8150, 8160, 8170, Serie Plus: 430 Plus, 540 Plus, 545 Plus, 548 Plus, 650 Plus, 658 Plus, 760 Plus, 768 Plus, 870 Plus, 980 Plus, 988 Plus, 1090 Plus, 1100 Plus, 1108 Plus, 1200 Plus, 1400 Plus
