Technische gegevens: Maximale werkdruk: 210 bar Nominale volumestroom: maximaal 90 l/min. Bedrijfsstof: Hydrauliekolie Aanhaalmoment: 30 Nm Aansluitingen: M22 x 1,5 Afmetingen: 260 x 40 x 150 mm

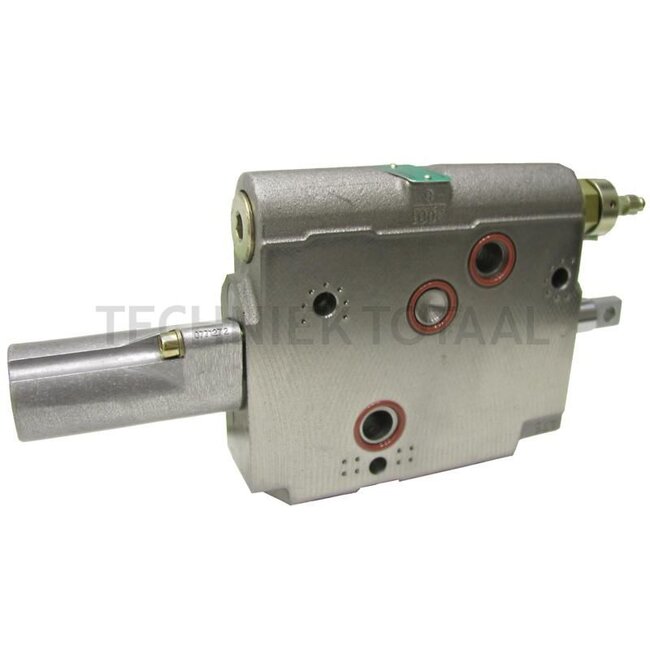

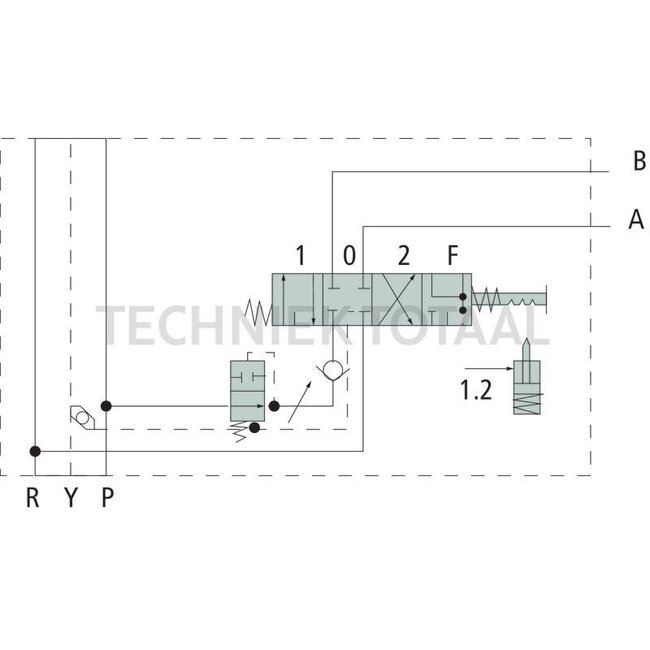

Omschrijving: Dit handbediende 5/4 aanbouwstuurventiel is voor de aansturing van cilinders en hydromotoren. Dit aanbouwstuurventiel is een vier-positie-stuurventiel, dat kan worden gebruikt voor dubbel- en enkelwerkende hefcilinders. De twee cilinderaansluitingen A en B worden met een O-ring afgedicht. Dit betekent dat er geen lekkage is bij hoge belastingen. Het stuurventiel heeft een blokkeringspositie in de hefpositie, die is uitgerust met een hydraulisch-automatische eindschakelaar en ontgrendelt bij 180 bar. Schakelt men over de daalpositie verder, dan wordt de geblokkeerde zweefstand ingeschakeld (aansluiting A en B worden met elkaar verbonden met de retour). De zweefstand kan worden gebruikt voor zowel dubbelwerkende als enkelwerkende hefcilinders als geblokkeerde daalstand. Het ventiel kan zowel links als rechts worden gemonteerd door een eindplaat die aan beide zijden is te monteren. Deze eindplaat wordt meegeleverd.
